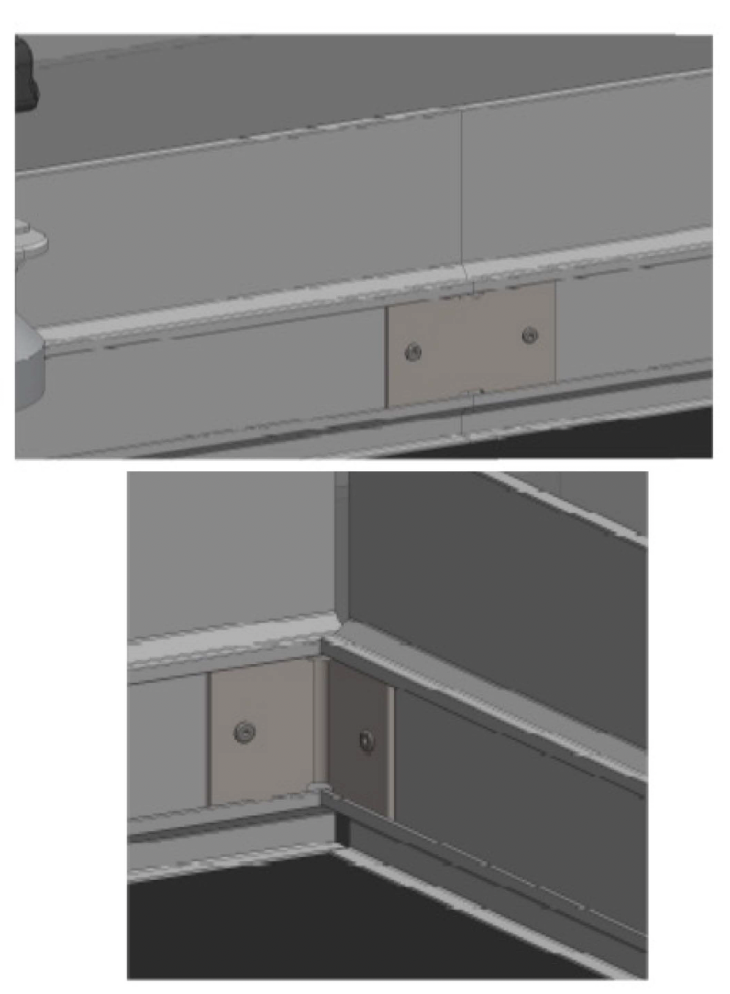

En caso de parapeto < 100 mm, es obligatorio proporcionar un rodapié
- Rodapié de aluminio H 180 mm

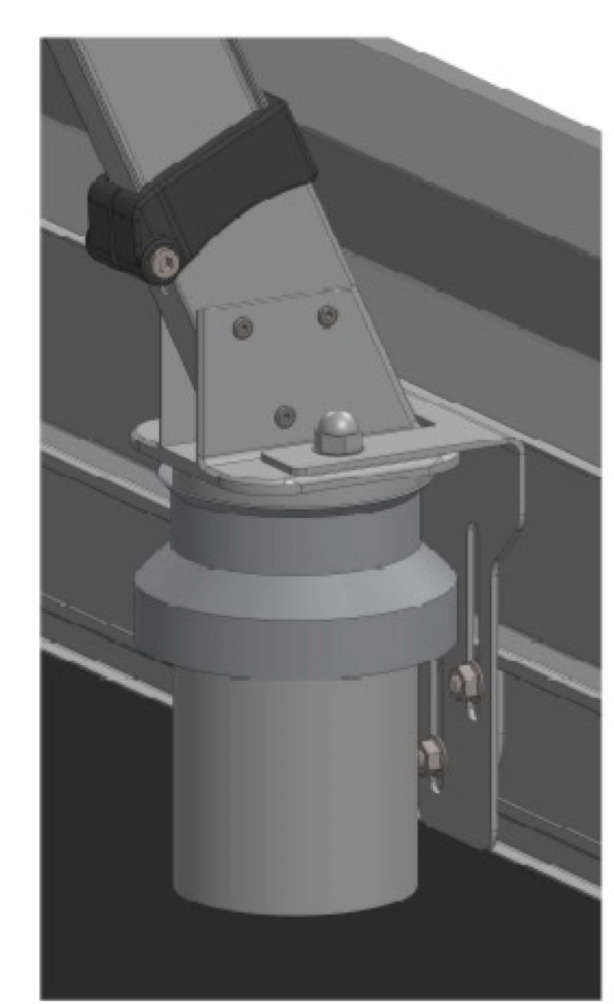

- Soporte de rodapié para base BE
- Unión de rodaplé fijación 2 tornillos espárrago M8xl0
- Ángulo de rodapié fijación 2 tornillos espárrago M8x10
Protección colectiva: M-SAFE / Barandilla de aluminio con sistema de fijación en cubierta de chapa a impermeabilizar
MMW Barandilla de aluminio con sistema de fijación en cubierta de chapa a impermeabilizar
NF E 85-015 : 2019 - EN ISO 14122-3 : 2016

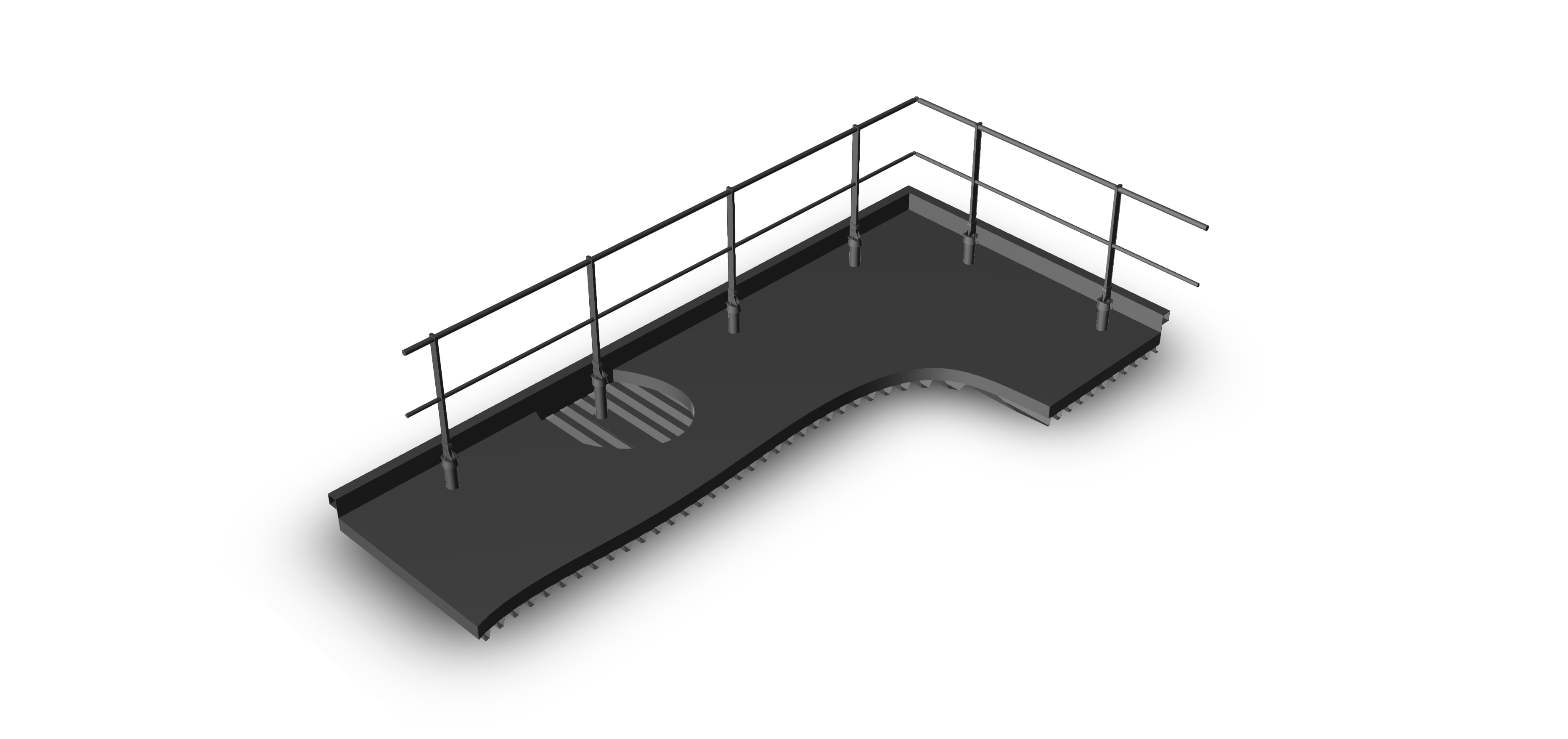

La barandilla de aluminio con fijación en cubierta de chapa a impermeabilizar M-SAFE permite la adecuación de las terrazas inaccesibles al público. Se fija en la cubierta a través del sistema de impermeabilización mediante la base BE.
La barandilla M-SAFE es fácil de instalar:
- Sistema de fijación de la barandilla/montante sin tornillos, mediante tapón plástico.
- Agujero en los montantes para fijación del tubo intermedio.
- Pasamanos y tubo intermedio entregados en paquetes de Y y 5 unidades, montaje mediante extremos reducidos.
Pasamanos Ø tornillo
Tapón de montante con sistema de fijación
Tubo intermedio = Dos opciones
Tubo intermedio pasante
Tubo intermedio ajustable
Bases
- La inclinación de la barandilla está asegurada por la base que existe en versión recta o inclinada a 25”.
- El diseño del montante permite una estandarización gracias al uso de la pleza ajustable en altura.
- La base BE está disponible en 4 alturas estándar:
- Altura 300 mm para aislamiento hasta 114 mm.
- Altura 400 mm para aislamiento hasta 214 mm.
- Altura 500 mm para aislamiento hasta 314 mm.

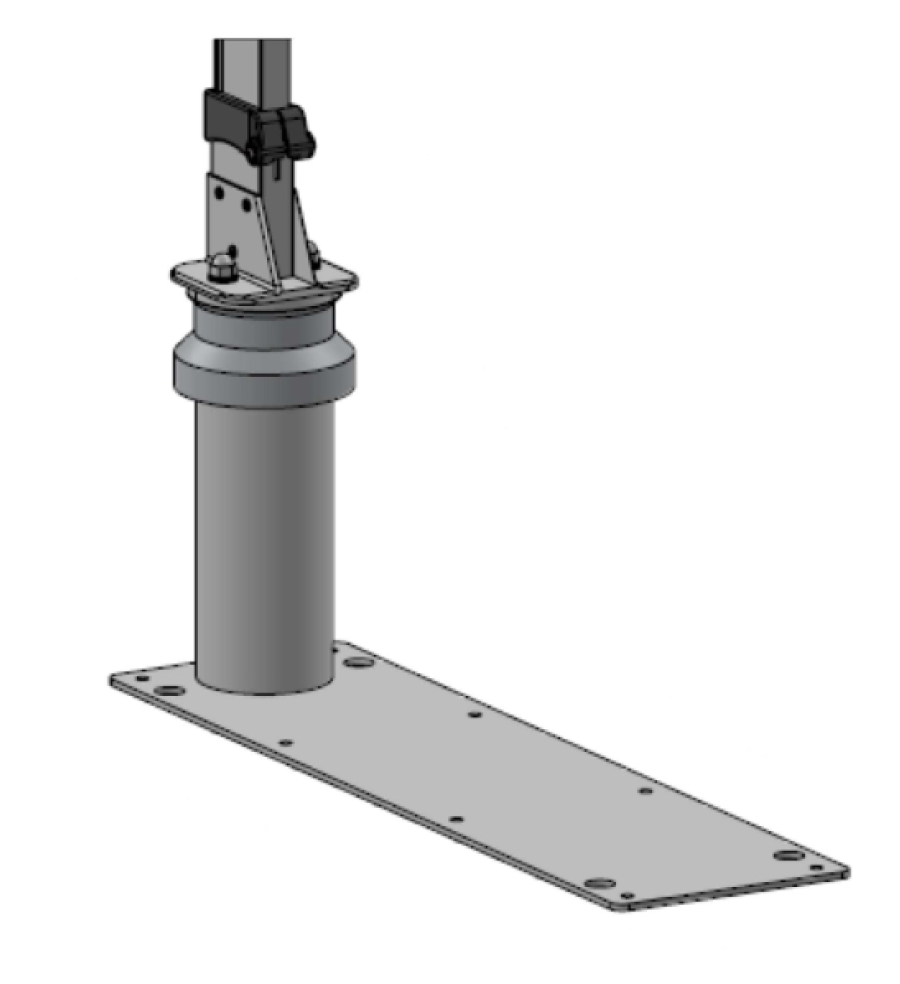

Base BE recta

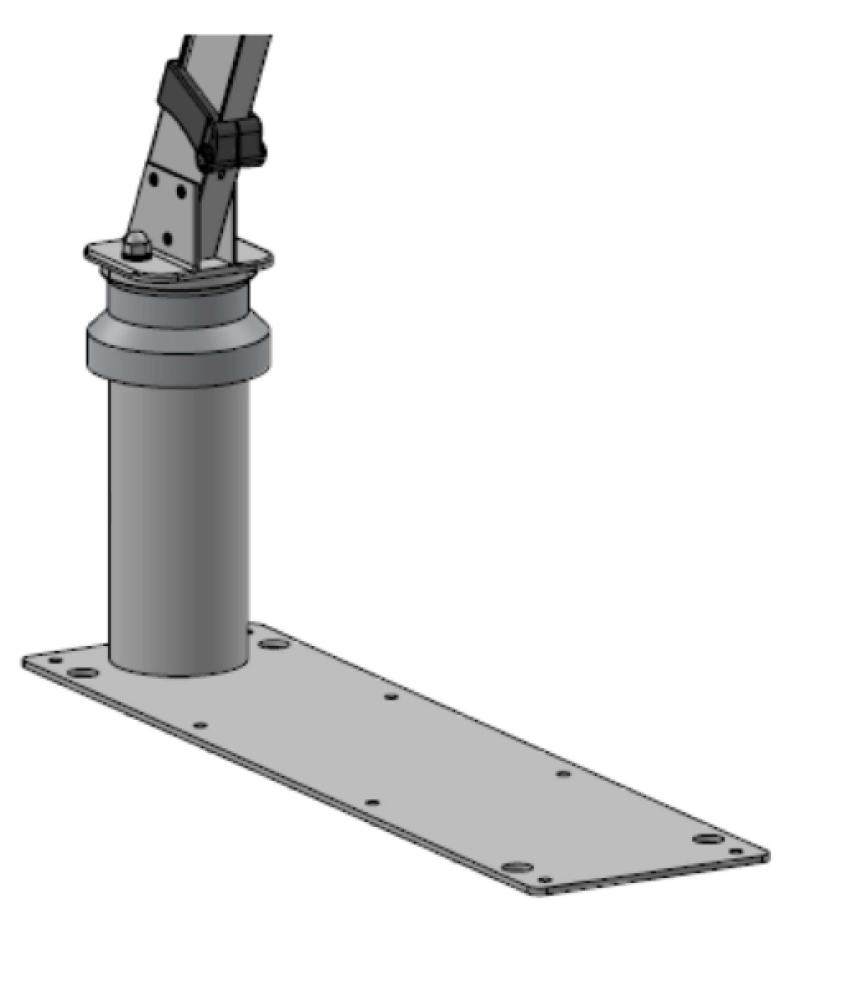

Base BE inclinada a 25º
Dimensiones de los soportes
Base BE recta
Base BE recta H 300 mm
Base BE recta H 400 mm
Base BE recta H 500 mm
Base BE inclinada 25º
Base BE inclinada 25º H 300 mm
Base BE inclinada 25º H 400 mm
Base BE inclinada 25º H 500 mm
Fijación

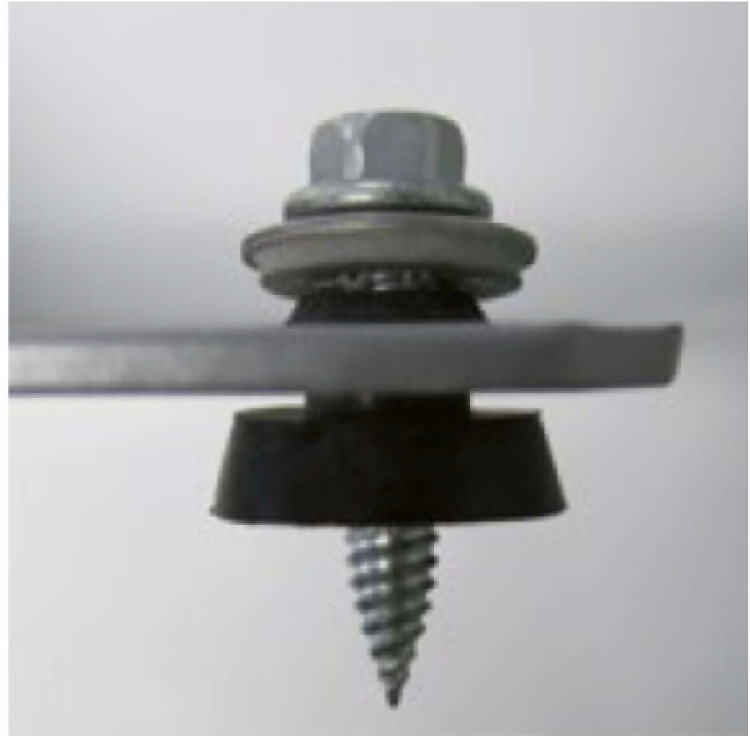

Fijación en la cubierta con 8 tornillos Drillnox DBS2 con arandelas impermeables y arandelas de chimenea.
El tornillo Drillinox DBS2 6×2’7 empuja el material hacia el interior formando un reborde, lo que aumenta la longitud de implantación.
El par de roscado es alto incluso en los espesores pequeños (> 5 N.m en comparación con un promedio de 1.5 N.m para los tornillos autotaladrantes clásicos).
Opción Rodapié
Instalación (Véanse instrucciones)
- Distancia entre montantes: 1500 mm Max.
- Presencia de un tope (tipo parapeto) obligatorio H mínimo 20 mm. Tornillo autotaladrante 4,8 x32 cabeza hexagonal:
- Fijación del tubo intermedio al montante
- Fijación de los accesorios (ángulo, tapón, terminación) al pasamanos y al tubo Intermedio
- Fijación de las restricciones del pasamanos y del tubo Intermedio.
- Tornillo autoperforante cabeza hexagonal 4,8 x 50 para fijación de los contrapesos (1 por contrapeso)
- Tornillo CHC 8×45 (de serie): atornillar la base al montante
| Ref. MMW | Barandilla con sistema de fijación en cubierta de chapa a impermeabilizar Con montantes estándar dotados de un agujero para el tubo intermedio |
|---|---|
| MMW-S2 | Barandilla M-SAFE con sistema de fijación en cubierta de chapa a impermeabilizar y montante recto, con pasamanos y tubo intermedio |
| MMW-S3 | Barandilla M-SAFE con sistema de fijación en cubierta de chapa a impermeabilizar y montante recto, con pasamanos, tubo intermedio y rodapié |
| MMW-S4 | Barandilla M-SAFE con sistema de fijación en cubierta de chapa a impermeabilizar y montante recto, con pasamanos, dos tubos intermedios y rodapié |
